Elektronik devre elemanlarının seri ve paralel bağlanması



ELEKTRONİK DEVRE ELEMANLARININ SERİ VE PARALEL BAĞLANMASI

Diyotların Seri ve Paralel Bağlanması :

Seri bağlama ;

Ters dayanma gerilimi daha yüksek diyot elde edilmek için diyotlar seri bağlanır. Örneğin 100 V ile çalışan bir devre için ters dayanma gerilimi 50 V olan iki adet  diyot seri bağlanarak 100 V a dayanıklı bir diyot yapısı elde edilebilir.

Yandaki devrede, diyotların eşik gerilimleri VF ise, voltaj kaynağı VIN, yeterli miktarda pozitif gerilim sağladığında, hem D1 hem de D2 diyotlarını doğru polarma yapar. Devremizde tek bir diyot olsaydı, eşik gerilimi kadar bir voltaj uygulanması bu diyotu doğru polarma yapmaya yeterli olacaktı. Yalnız, burada aşılması gereken iki eşik gerilimi var. Bu nedenle, voltaj kaynağının gerilimi en az bu iki diyodun eşik gerilimlerinin toplamı kadar olmalıdır.

Yani  eğer besleme gerilimi VIN, 2VF'den büyük olursa, her iki diyot da doğru polarma; aksi durumda ise, iki diyot da ters polarma olacaktır.

1.Durum : VIN > 2VF

Bir diyot doğru polarmada ise, pratik modele göre VF değerinde bir voltaj kaynağına denktir. VIN > 2VF için her iki diyot da doğru polarma olduğundan, yukarıda verilen devreyi elde ediyoruz.

Bu bilgilere göre ohm kanunu uygulandığında;

IR = (VIN - 2VF) / R  ' den bulabiliriz.

2.Durum : VIN < 2VF

Diyotlar ters polarmadayken, açık devre gibi hareket ederler. Dolayısıyla, devreden akım akmaz ve

$\mathbf{\color{olive}I_R\color{black}=0}$ olur. Direncin üzerinden de akım geçmediğinden, üzerindeki voltaj düşümü 0 olmalıdır.

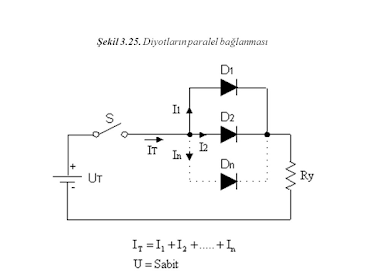

 Paralel bağlama ;

Yüksek akımlı diyot elde etmek için diyotlar paralel bağlanır. Fakat bu yöntem pek sağlıklı değildir. Üretim kusurlarından dolayı diyotlar tamamen aynı özelikle üretilmez dolayısıyla paralel bağlamda diyotlardan biri daha önce bozulur ve bu da zincirleme bir bozulmaya yol açabilir.

Kapasitörlerin Seri ve Paralel Bağlanması :

Seri bağlama ;

Gerilim:
V = VC1 + VC2 + VC3 + VC4 + VC5 + … + VCn

Akım:
i = iC1 = iC2 = iC3 = iC4 = i5 = … = iCn

Eşdeğer Kapasite:
1/C = 1/C1 + 1/C2 + 1/C3 + 1/C4 + 1/C5 + … + 1/Cn

Sistemde mevcut kapasitenin azaltılması gerektiğinde kapasitörler seri bağlanır. Böyle bir durumda istenen toplam kapasite yukarıdaki eşitlik dikkate alınarak yeteri kadar kondansatör seri bağlanarak elde edilir. Böyle bir bağlantıda, toplam kapasite artar.

Paralel bağlama ;

Gerilim:
V = VC1 = VC2 = VC3 = VC4 = VC5 = … = VCn

Akım:
i = iC1 + iC2 + iC3 + iC4 + i5 + … + iCn

Eşdeğer Kapasite:
C = C1 + C2 + C3 + C4 + C5 + … + Cn

Sistemde mevcut kapasitenin arttırılması gerektiğinde kapasitörler paralel bağlanır. Böyle bir durumda istenen toplam kapasite, ilgili formül dikkate alınarak yeteri kadar kondansatör paralel bağlanarak elde edilir.

Bobinlerin Seri ve Paralel Bağlanması :

Seri bağlama ;

Birden fazla bobinin art arda bağlanmasıyla elde edilen bağlantı türüne denir. Bobinlerin seri bağlı olduğu bir devrede toplam endüktans, bobinlerin endüktanslarinin toplamına eşittir.

L = L1 + L2 + L3 + …. +Ln

Paralel bağlama ;

Birden fazla bobinin ayni yöndeki uçlarının birbirleriyle birleştirilmesi sonucu elde edilen bağlantı türüne paralel bağlantı denir. Paralel devrelerde toplam endüktans aşağıdaki formül ile hesaplanır.

	1	= 1 + 1 +...+ 1 Ln L2 L1
	L
