TRANSİSTÖR PAKETLERİ (BJT)


    Bipolar transistörler çok çeşitli fiziksel paketlere sahiptir. Dirençlerde olduğu gibi transistörlerde de paket tipi genel olarak transistörün gerekli güç dağılımına bağlıdır. Maksimum güç dağılımı ne kadar büyük olursa, cihazın soğumaya devam etmesi de o kadar fazla olur.

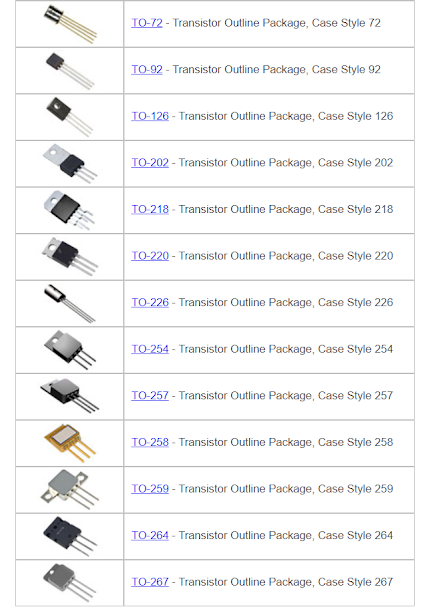

    Yandaki şekil çift kutuplu bir transistörü barındırmak için kullanılabilen üç terminalli yarıiletken cihazlar için birkaç standart paket tipini göstermektedir.



  Üç bağlantı noktasına sahip bipolar transistörler dışında birçok başka yarıiletken cihaz vardır. Plastik transistörlerin pin çıkışlarının tek bir paket tipinde değişebileceğini biliyoruz. Yandaki şekilde gösterilen TO-92 buna bir örnek olarak gösterilebilir.


    Paketin üzerine yazdırılan parça numarasına bakmadan veya bir dizi elektrik testine tabi tutmadan üç terminalli bir yarıiletken aygıtın pozitif olarak tanımlanması imkansızdır.

    Bir paket, transistör için koruma görevi görür ve yayıcı, taban ve toplayıcı bölgelerine elektrik bağlantıları yapmak için bir araç sağlar. Bir paket ayrıca bir ısı emici veya ısının çıkarılabileceği bir alan olarak işlev görür. Transistördeki fazla ısıyı giderir ve ısı hasarını önlemeye yardımcı olur. Çok çeşitli uygulamaları sağlayan birçok farklı paket mevcuttur.

    Transistör paketleri boyut ve konfigürasyona göre belirlenir. En yaygın paket tanımlayıcı TO (transistör anahat) harflerinden ve ardından sayılardan oluşur.
